RD v Chlumu pod Táborem

2010/4, dřevostavba



Dispoziční rozmístění jednotlivých místností v RD



přízemí:

Vstupní hala, WC, kuchyň s jídelním koutem, obývací pokoj se schodištěm do podkroví, sklad pod schodištěm, pracovna, sklad zahradního nářadí a venkovní terasa.



podkroví:

Schodiště, schodišťová hala, pokoj I, II, III, koupelna s WC a šatna.



zastavěná plocha RD: 73.7m2

podlahová plocha přízemí: 61.1 m2

podlahová plocha podkroví: 49.8 m2

sklon střechy: 35 stupňů



Copyright (C), na tento projekt se vztahují autorská práva, zneužití je postižitelné dle zákona o ochraně osobního vlastnictví

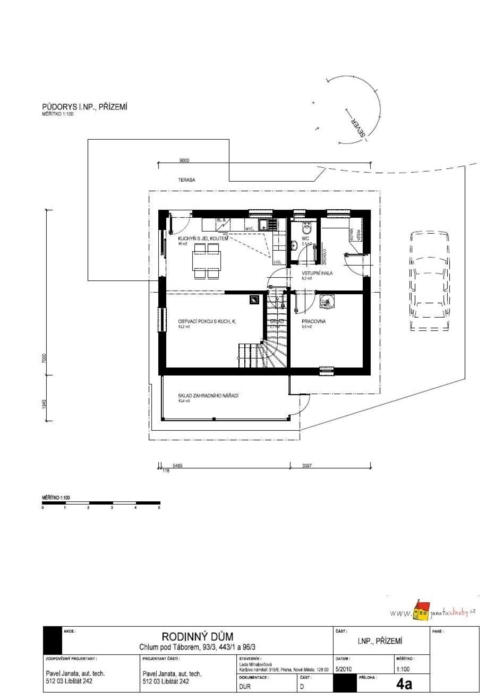

půdorys přízemí, var. A

studie

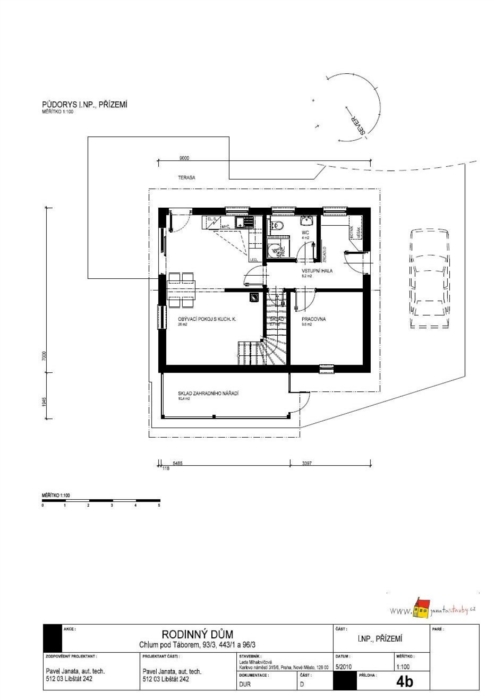

půdorys přízemí, var. B

studie

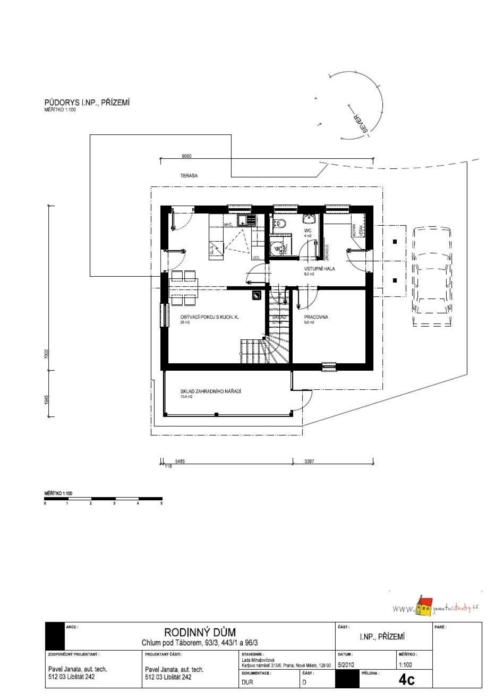

půdorys přízemí, var. C

studie

půdorys podkroví

studie

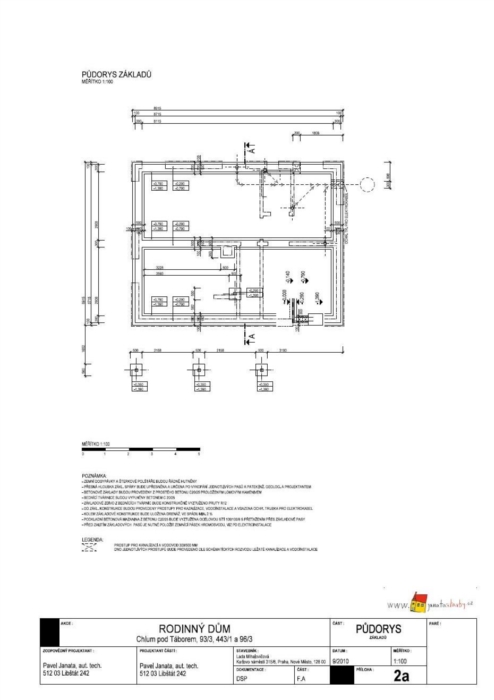

půdorys základů

stavební část

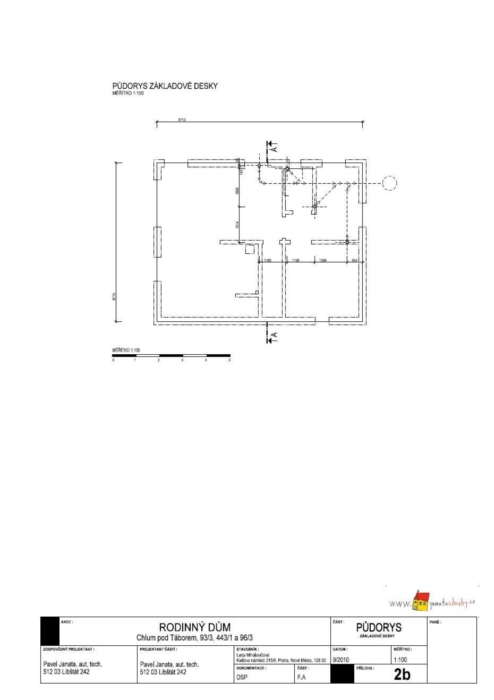

půdorys základové desky

stavební část

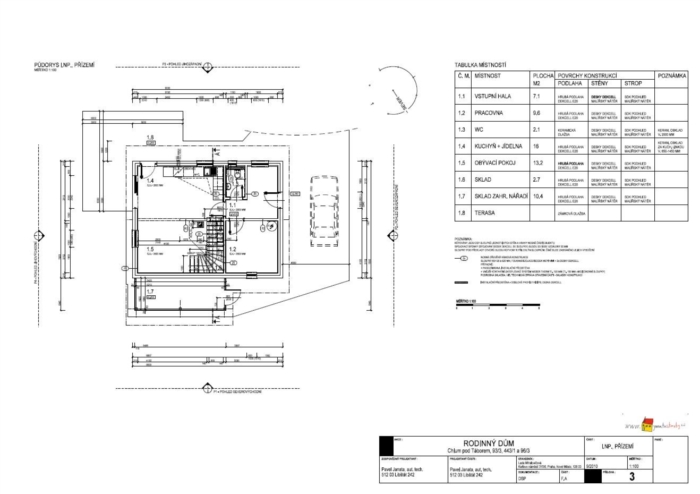

půdorys přízemí

stavební část

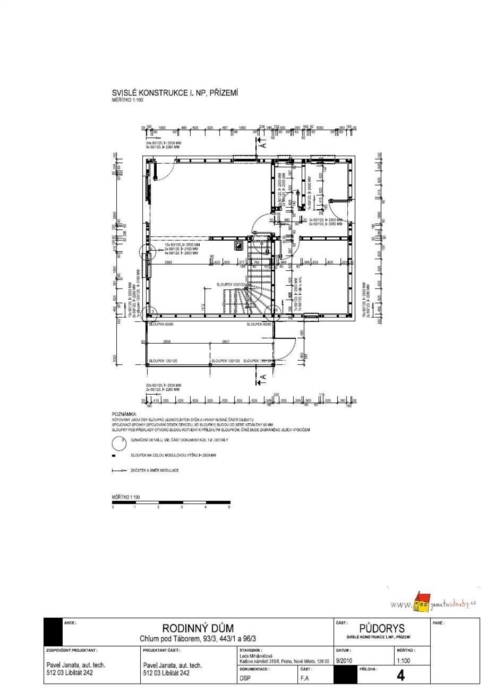

půdorys přízemí, nosná konstrukce

stavební část

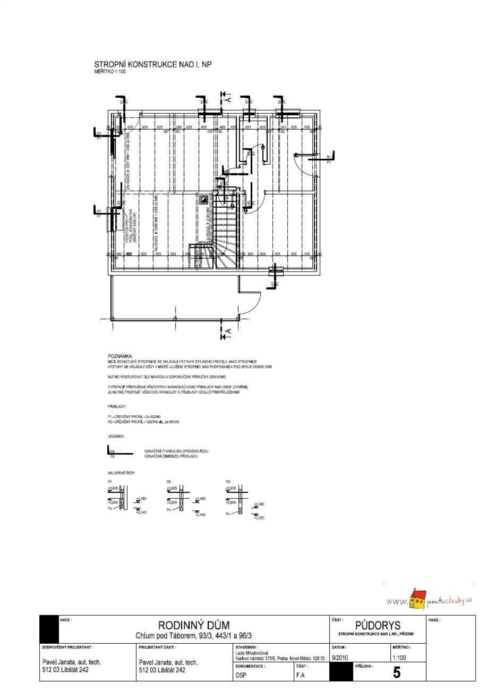

půdorys stropní konstrukce

stavební část

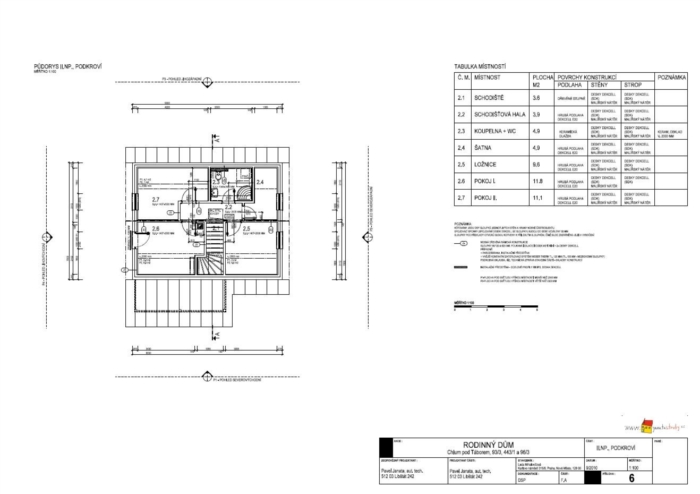

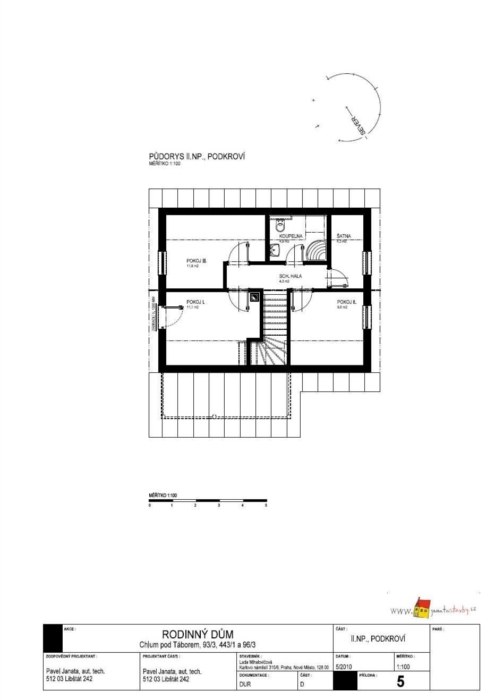

půdorys podkroví

stavební část

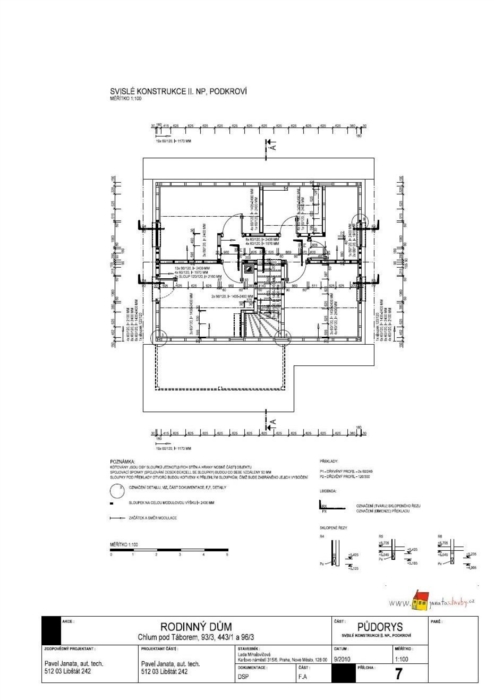

půdorys podkroví, nosná konstrukce

stavební část

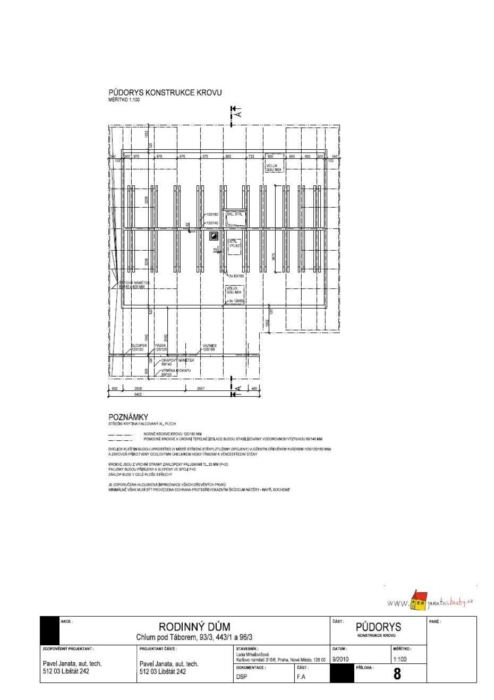

půdorys krovu

stavební část

řez A-Á, nosná konstrukce

stavební část

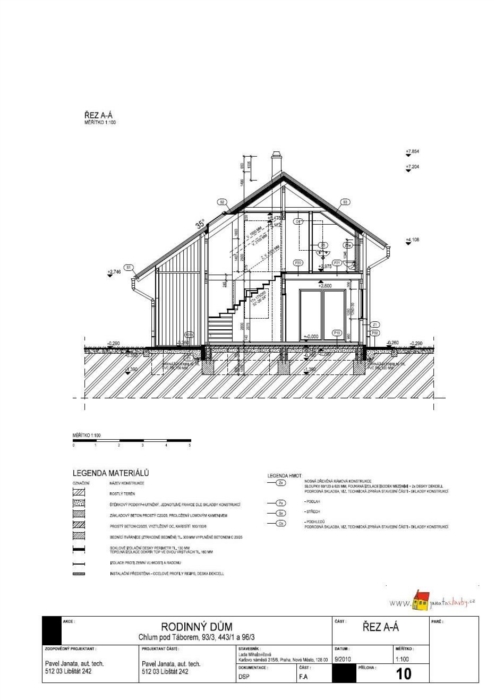

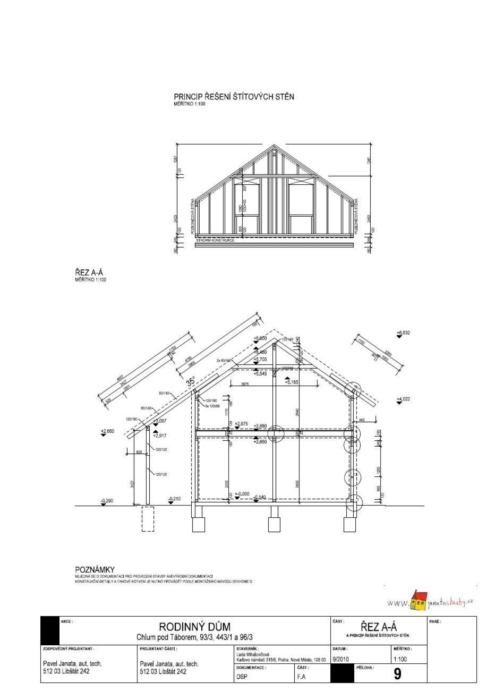

řez A-Á

stavební část

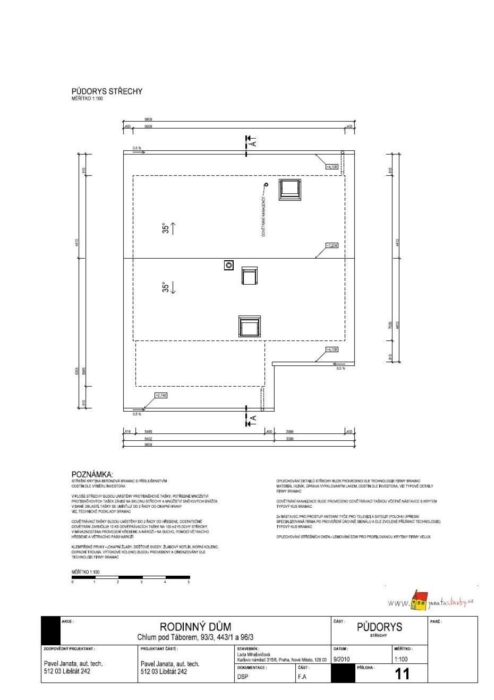

půdorys střechy

stavební část

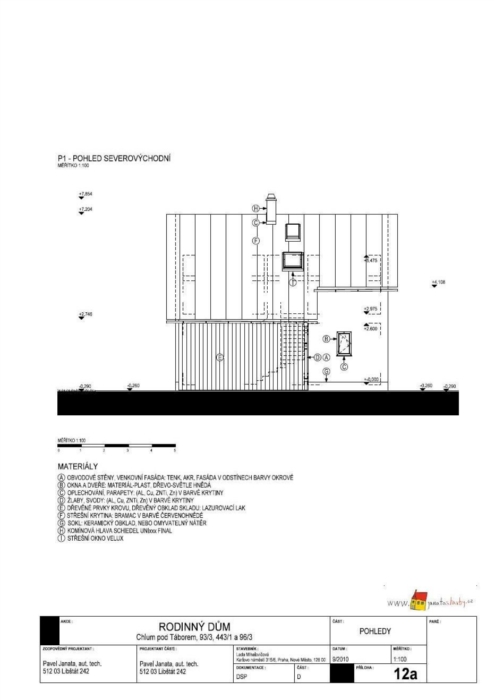

pohled SV

stavební část

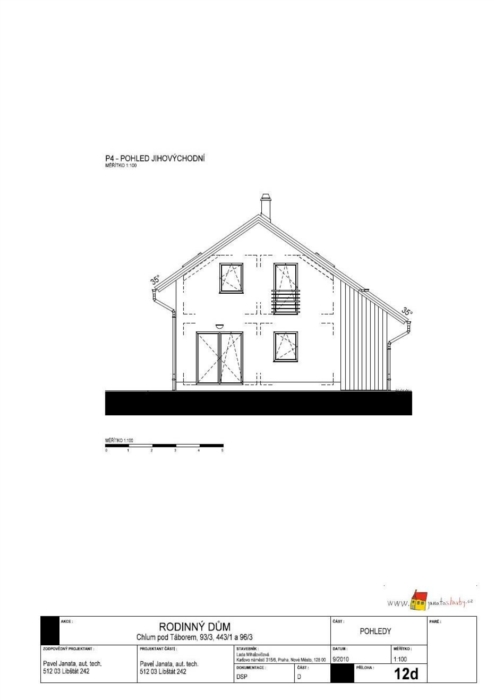

pohled JV

stavební část

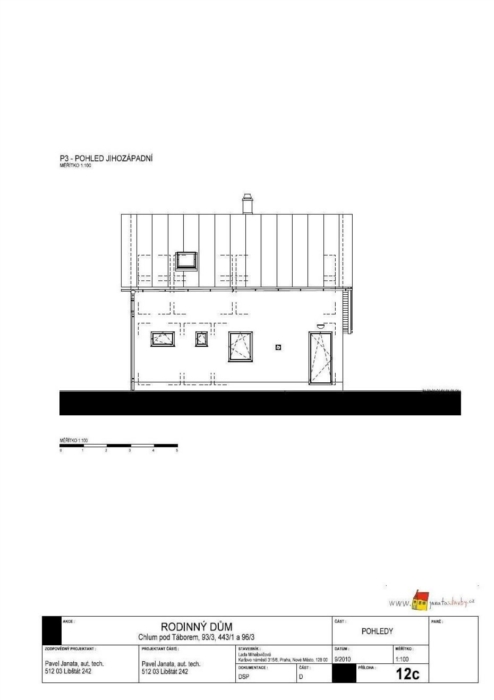

pohled JZ

stavební část

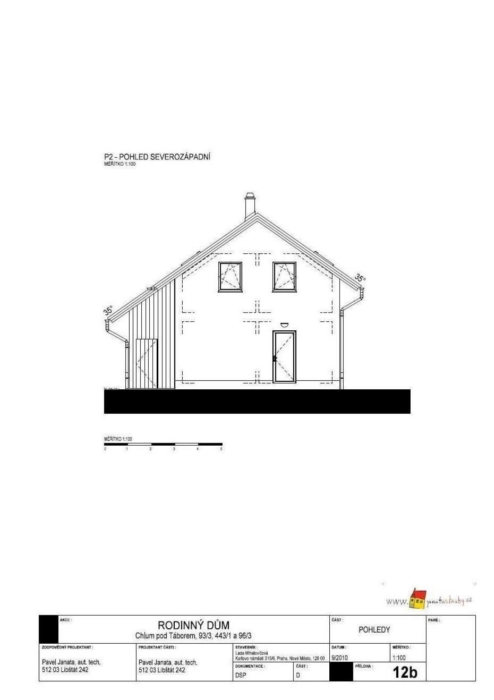

pohled SZ

stavební část
