RD v Lomnici nad Popelkou

2010/6, cihlový dům

Dispoziční rozmístění jednotlivých místností v RD



přízemí:

zádveří, schodišťová hala, koupelna s WC, kuchyň s jídelním koutem, spíž, obývací pokoj, technická místnost, sklad zahradního nářadí, zastřešené stání pro osobní automobil a venkovní terasa.



podkroví:



schodiště, hala, koupelna s WC, dětský pokoj I. a II. a ložnice.



 zastavěná plocha RD: 113.5 m2

podlahová plocha přízemí: 100.9 m2

podlahová plocha podkroví: 77 m2

sklon střechy: 35 stupňů



Copyright (C), na tento projekt se vztahují autorská práva, zneužití je postižitelné dle zákona o ochraně osobního vlastnictví



půdorys přízemí

studie

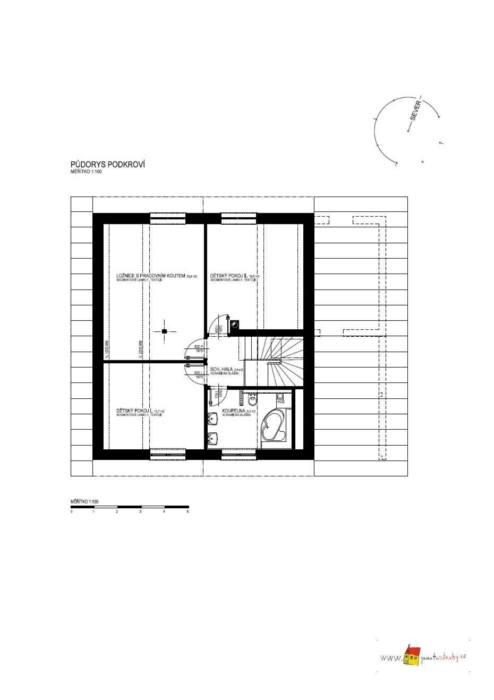

půdorys podkroví

studie

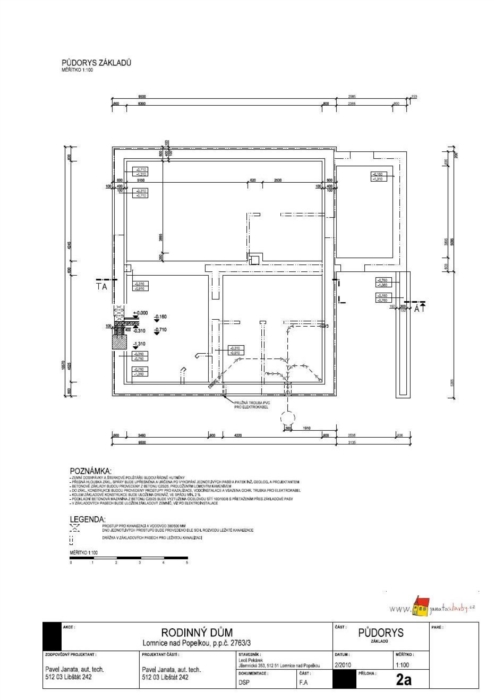

půdorys základů

stavební část

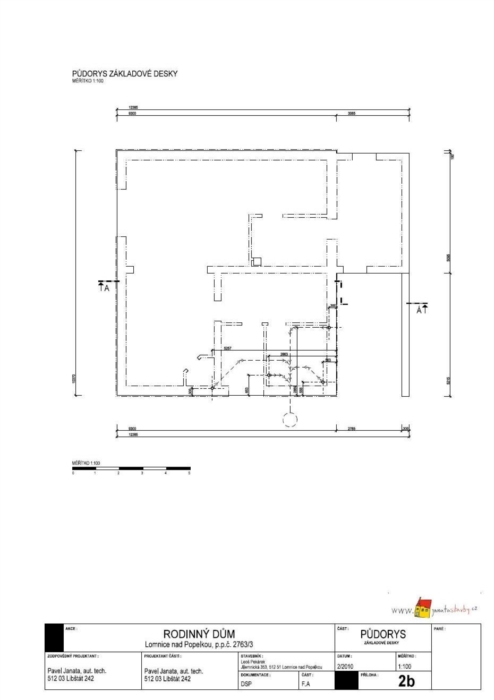

půdorys základové desky

stavební část

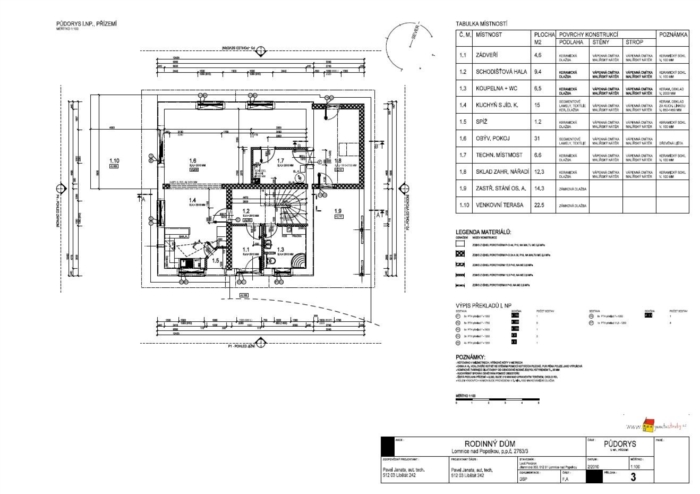

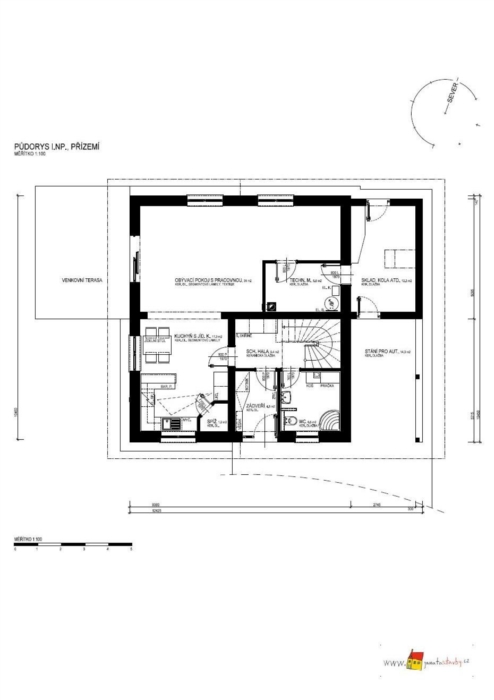

půdorys přízemí

stavební část

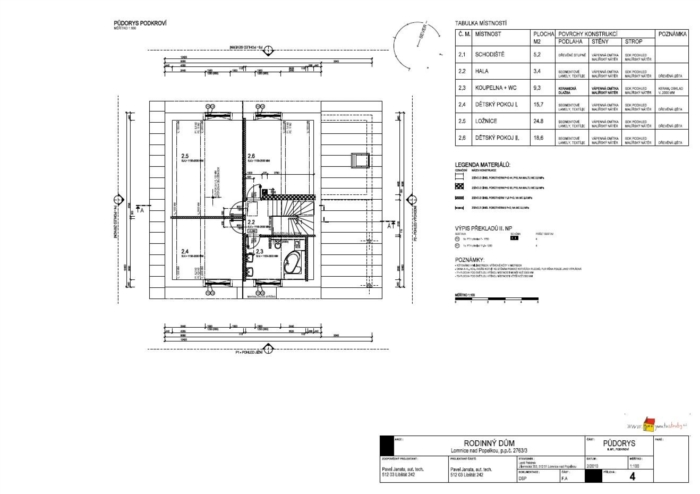

půdorys podkroví

stavební část

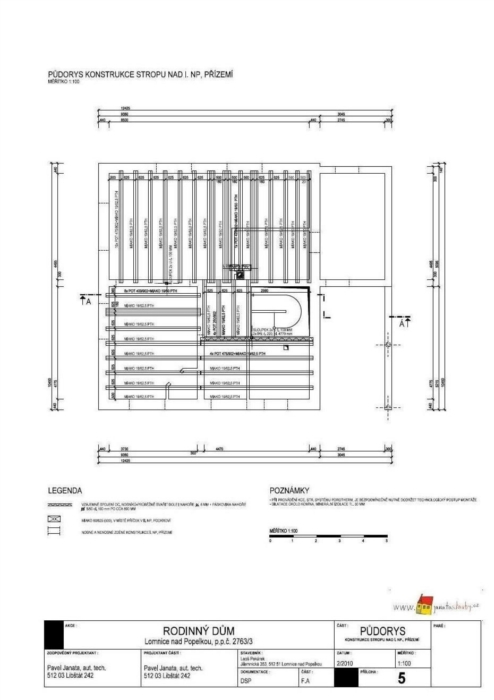

půdorys stropní konstrukce

stavební část

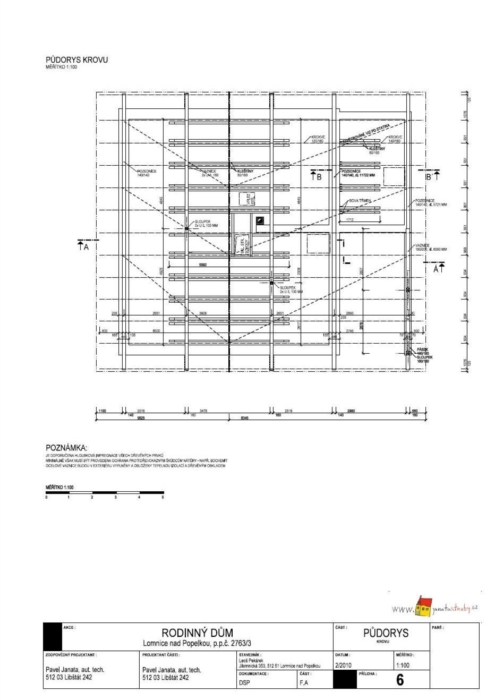

půdorys krovu

stavební část

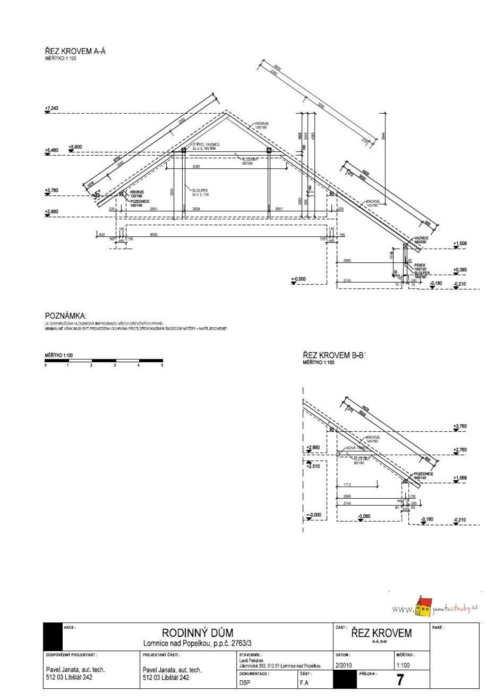

řez krovem

stavební část

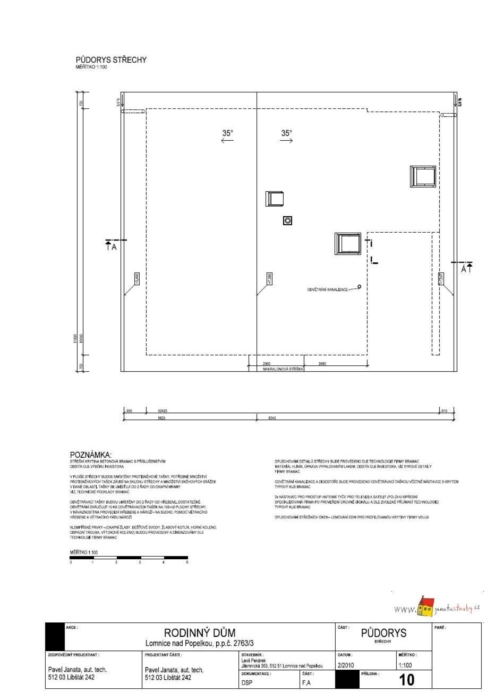

půdorys střechy

stavební část

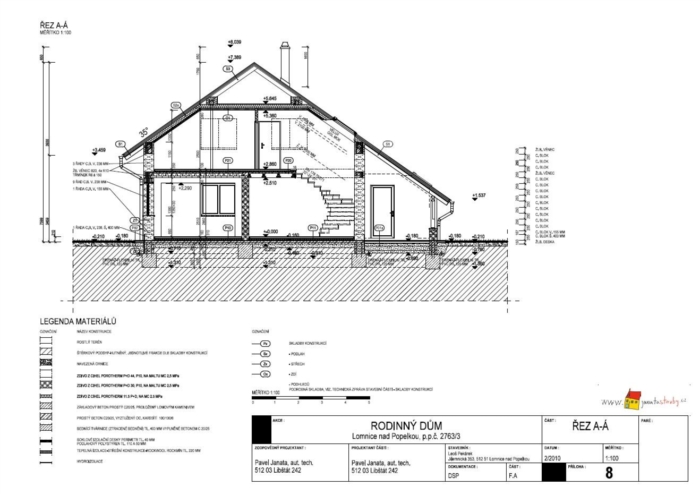

řez A-Á

stavební část

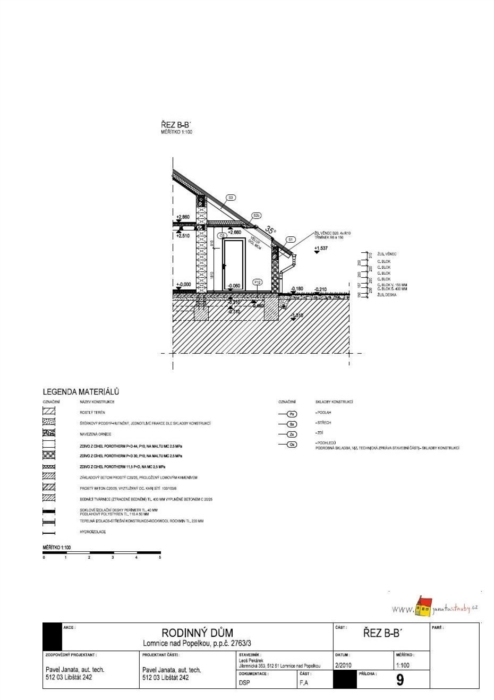

řez B-B´

stavební část

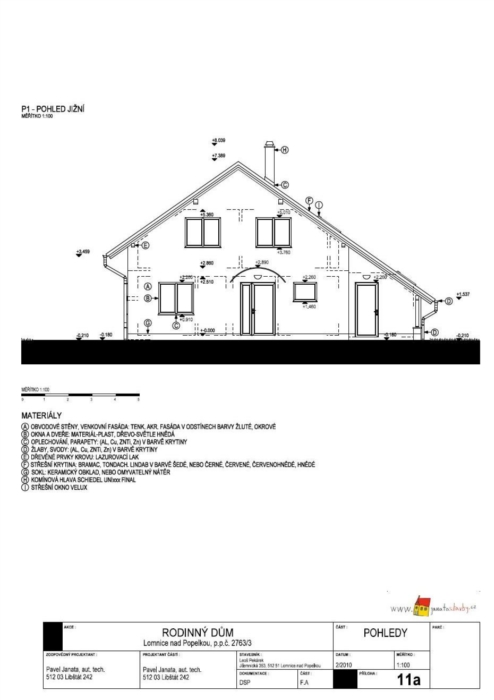

pohled J

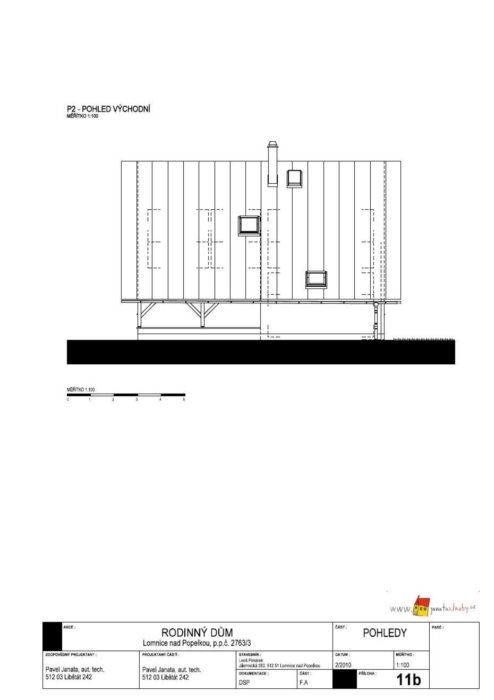

pohled V

stavební část

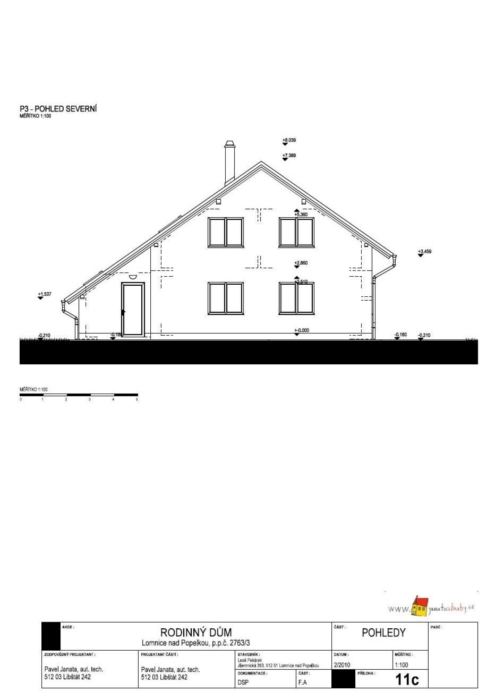

pohled S

stavební část

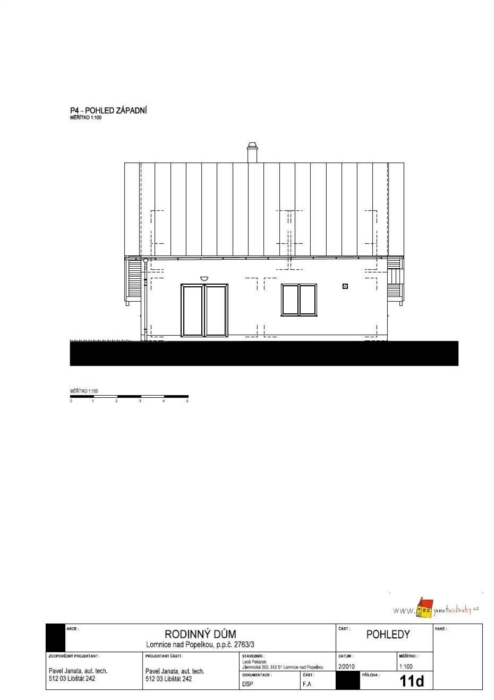

pohled Z
