RD v Lomnici nad Popelkou

2010/3, cihlový dům



Dispoziční rozmístění jednotlivých místností v RD



přízemí:

Zádveří, kotelna (sklad), schodišťová hala, sklad, WC, koupelna, pracovna, kuchyň s jídelním koutem, obývací pokoj a venkovní terasa.



podkroví:

Schodiště, hala, dětský pokoj I, II, III, ložnice, koupelna s WC a balkón.



zastavěná plocha RD: 122.9 m2

podlahová plocha přízemí: 94.1 m2

podlahová plocha podkroví: 95.2 m2

sklon střechy: 40 stupňů



Copyright (C), na tento projekt se vztahují autorská práva, zneužití je postižitelné dle zákona o ochraně osobního vlastnictví

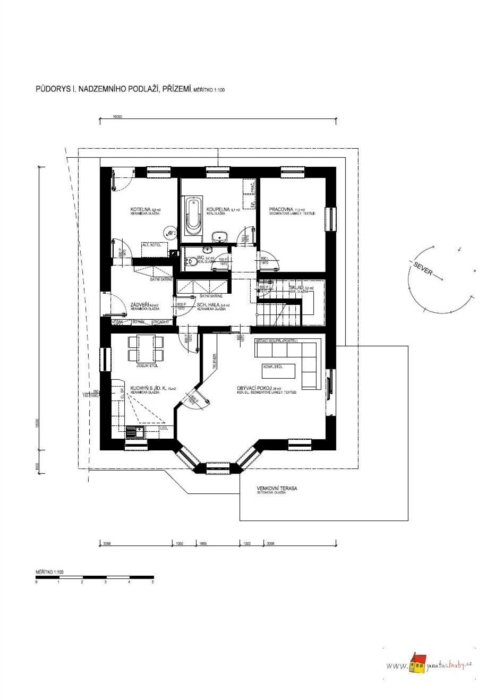

půdorys přízemí

studie

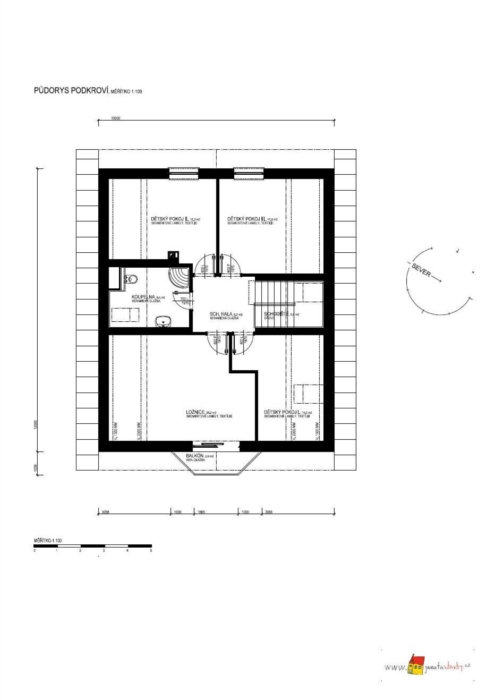

půdorys podkroví

studie

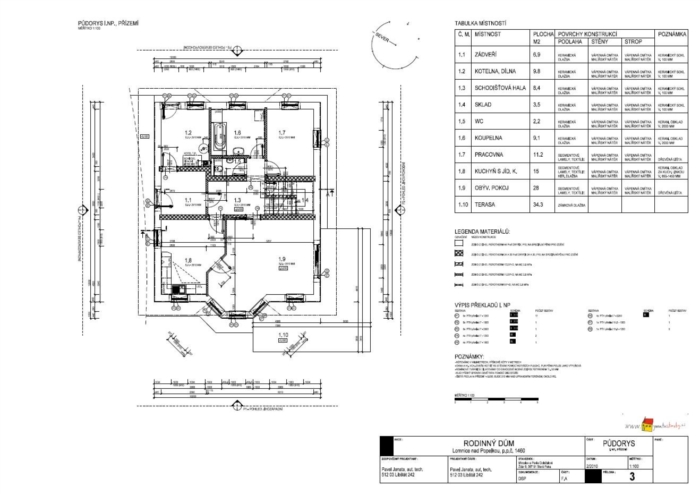

půdorys přízemí

stavební část

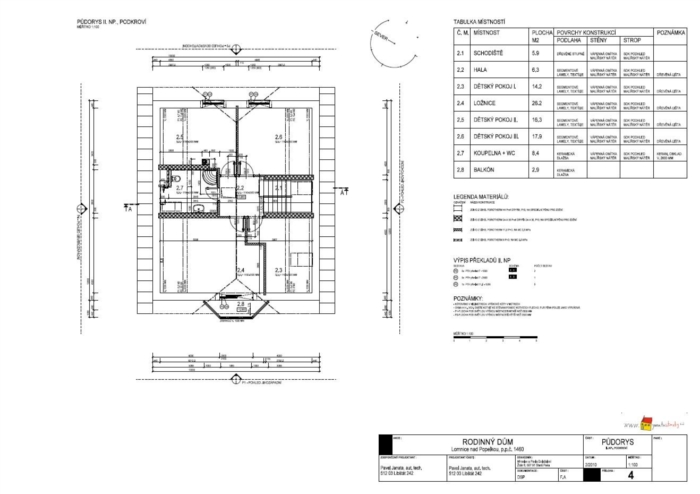

půdorys podkroví

stavební část

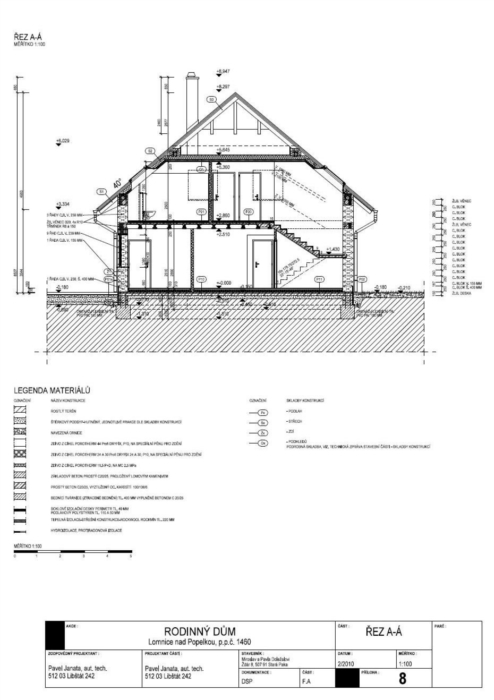

řez A-Á

stavební část

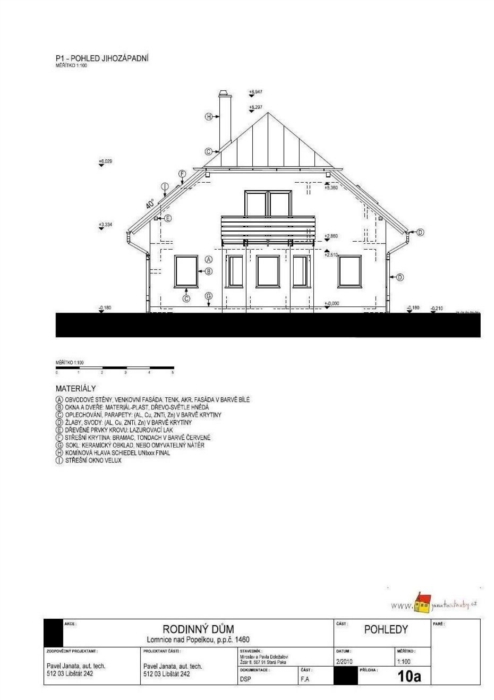

pohled jihozápadní

stavební řást

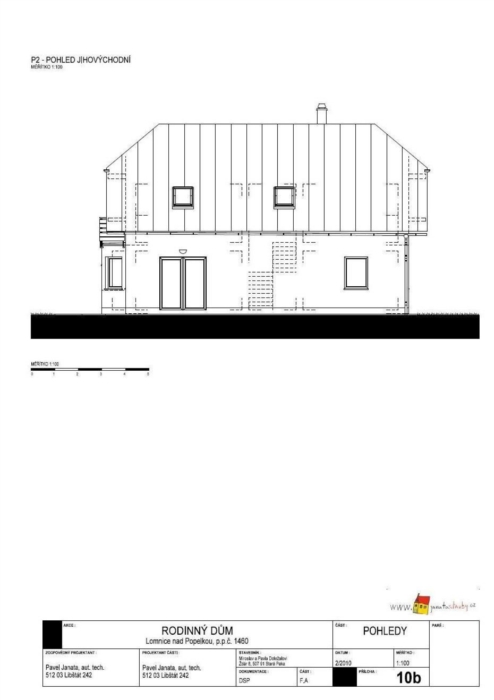

pohled JV

stavební část

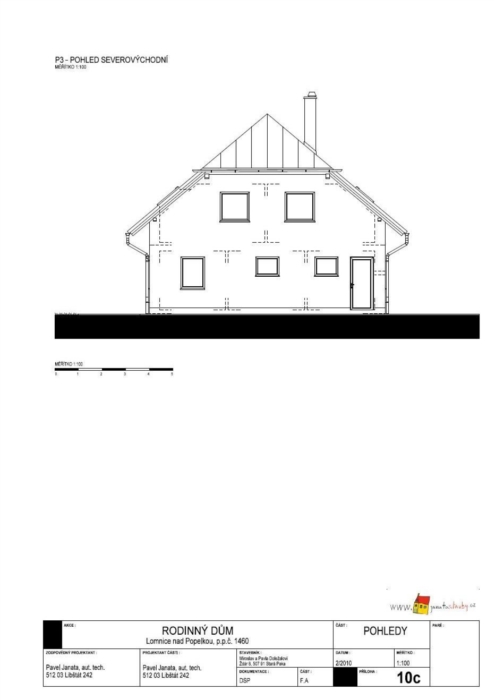

pohled SV

stavební část

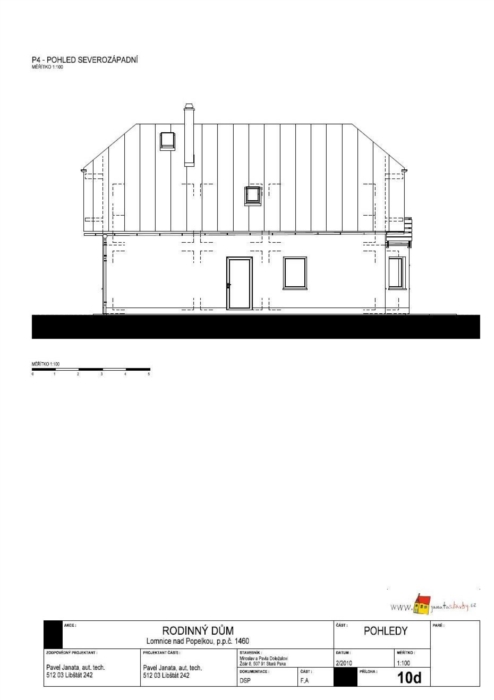

pohled SZ

stavební část
