RD v Jilemnici

2010/2, cihlový dům



Dispoziční rozmístění jednotlivých místností v RD



přízemí:

zádveří, kancelář, garáž, sklad I., dílna, koupelna, WC, schodišťová hala, sklad II., kuchyň s jídelním koutem, obývací pokoj a venkovní terasa.



podkroví:

schodiště, schodišťová hala, koupelna s WC a 4 pokoje.



zastavěná plocha RD: 149.25 m2

podlahová plocha přízemí: 116.5 m2

podlahová plocha podkroví: 84.1 m2

sklon střechy: 40 stupňů



Copyright (C), na tento projekt se vztahují autorská práva, zneužití je postižitelné dle zákona o ochraně osobního vlastnictví

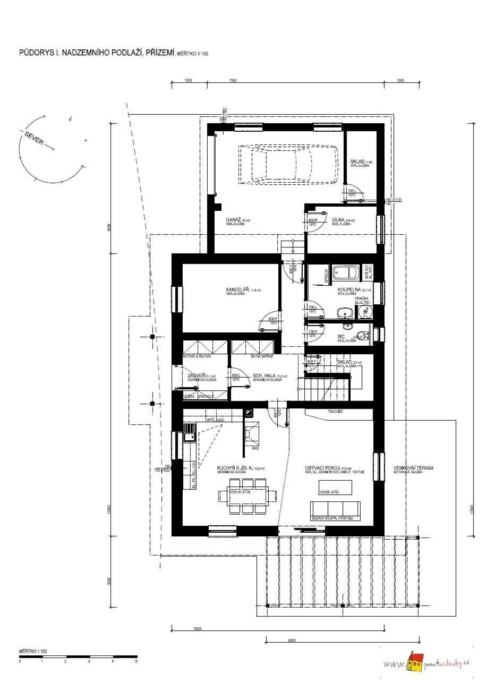

půdorys přízemí

studie

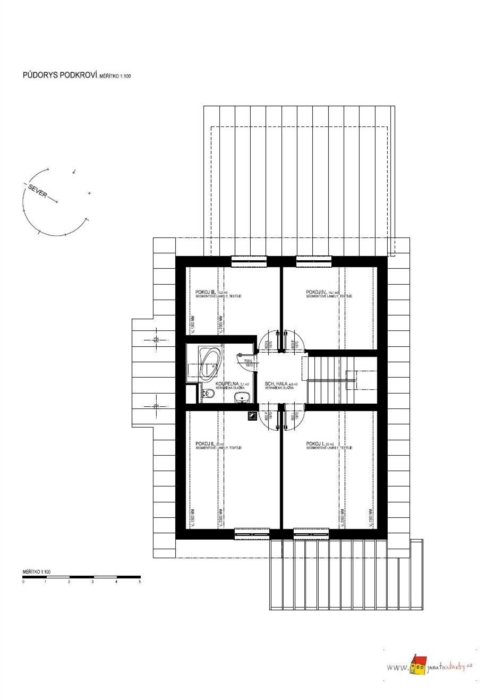

půdorys podkroví

studie

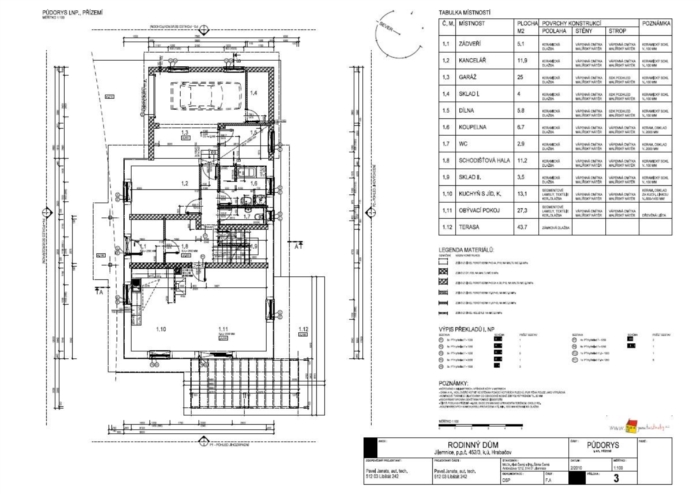

půdorys přízemí

stavební část

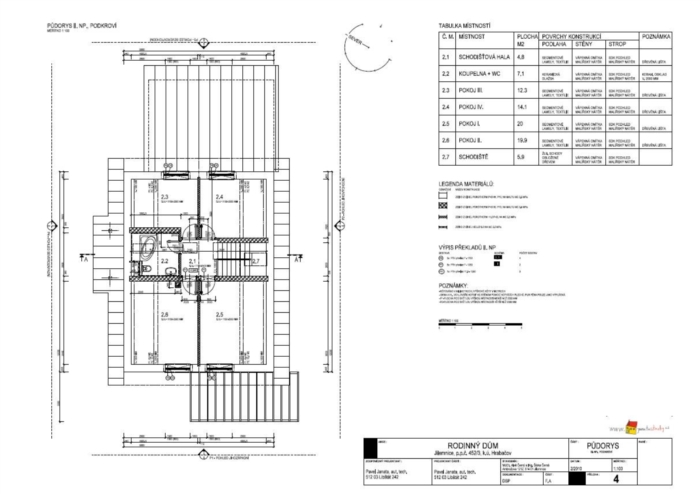

půdorys podkroví

stavební část

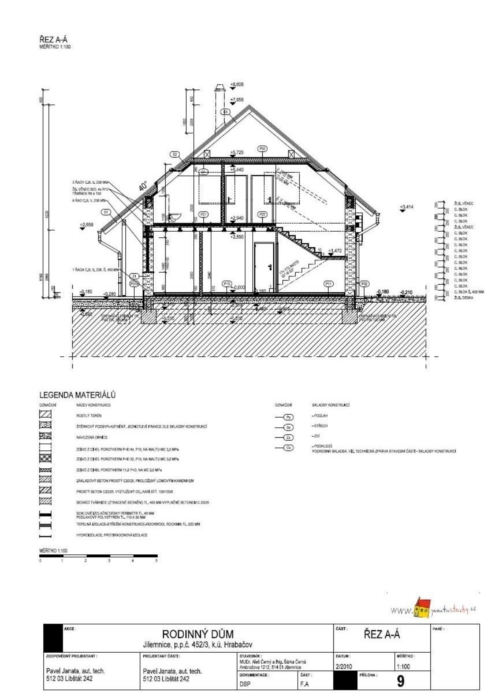

řez A-Á

stavební část

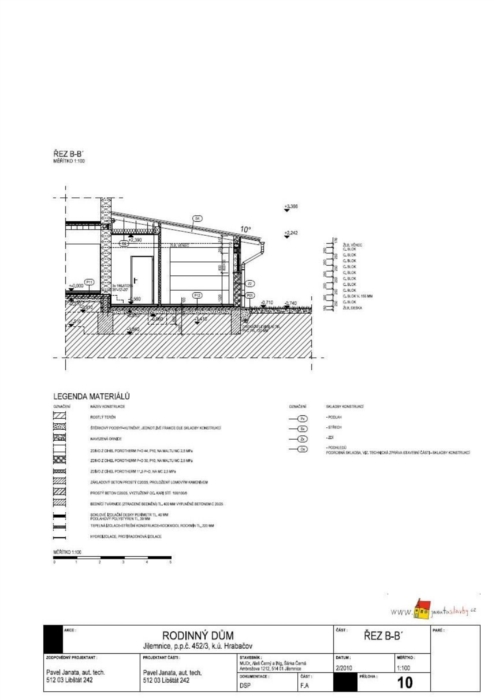

řez B-B´

stavební část

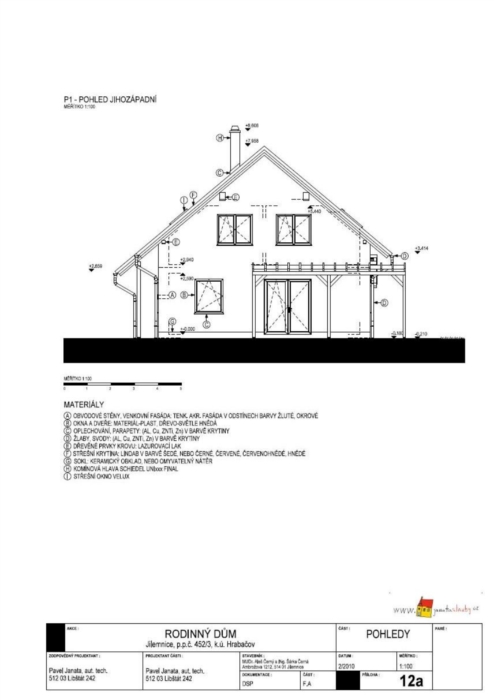

pohled JZ

stavební část

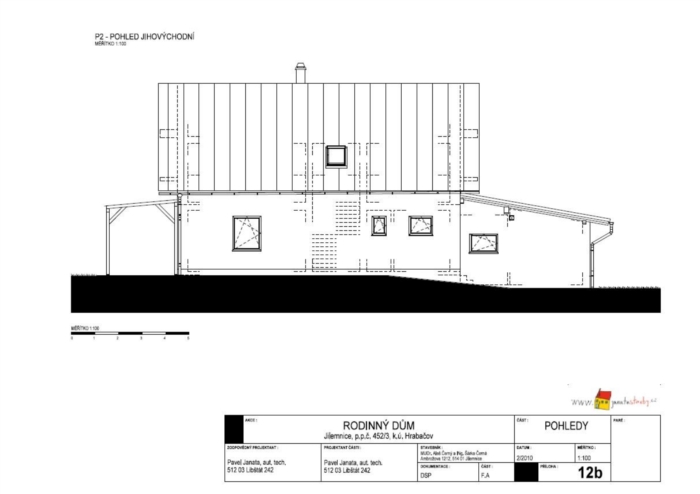

Pohled JV

stavební část

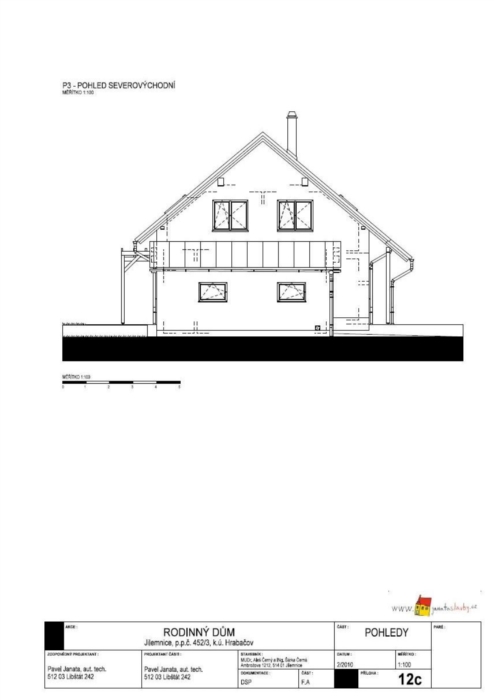

pohled SV

stavební část

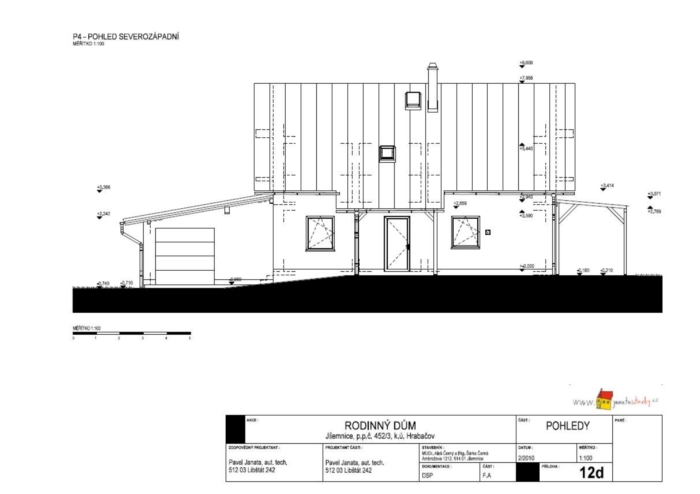

pohled SZ

stavební část
